PA hotmelt low pressure molding PA熱熔膠低壓注膠工藝
頂式低壓注膠機

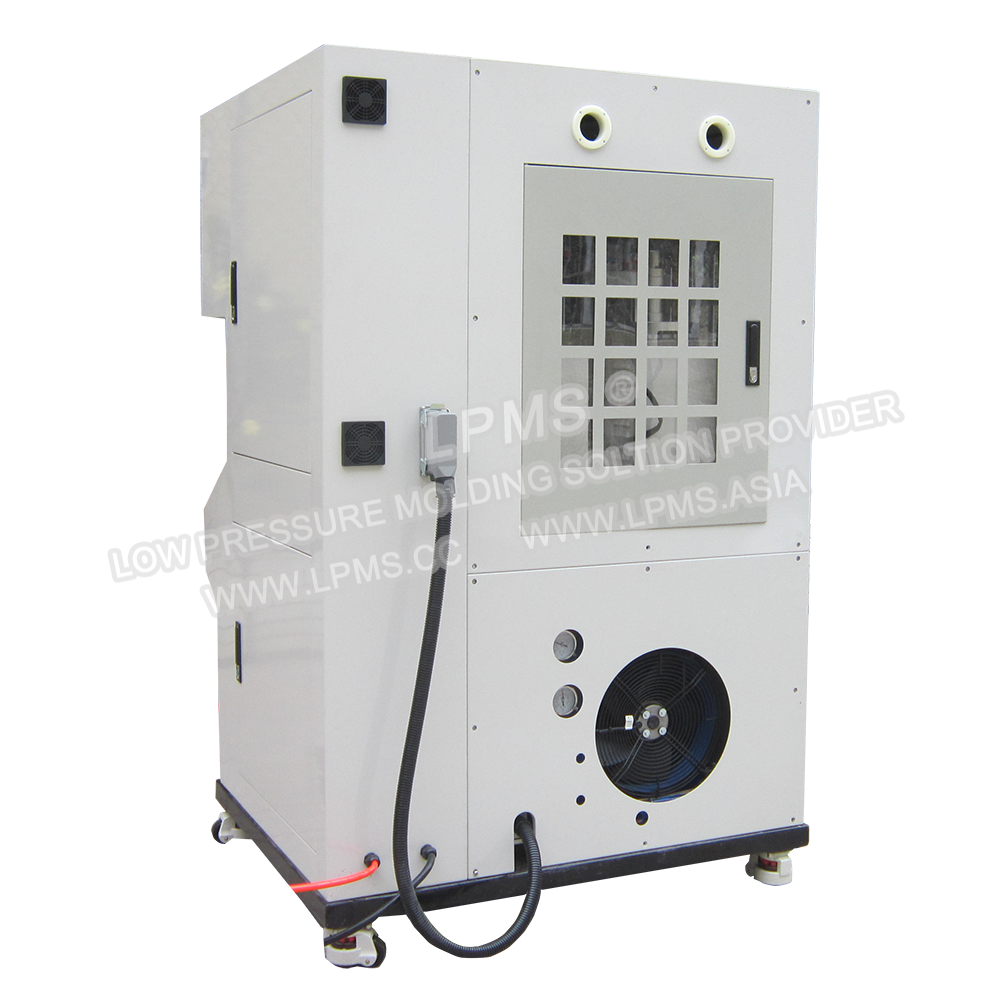

轉盤式熱流道型多膠缸 速熔一體式低壓注膠機

LPMS 900MD

轉盤式熱流道型多膠缸 速熔一體式低壓注膠機

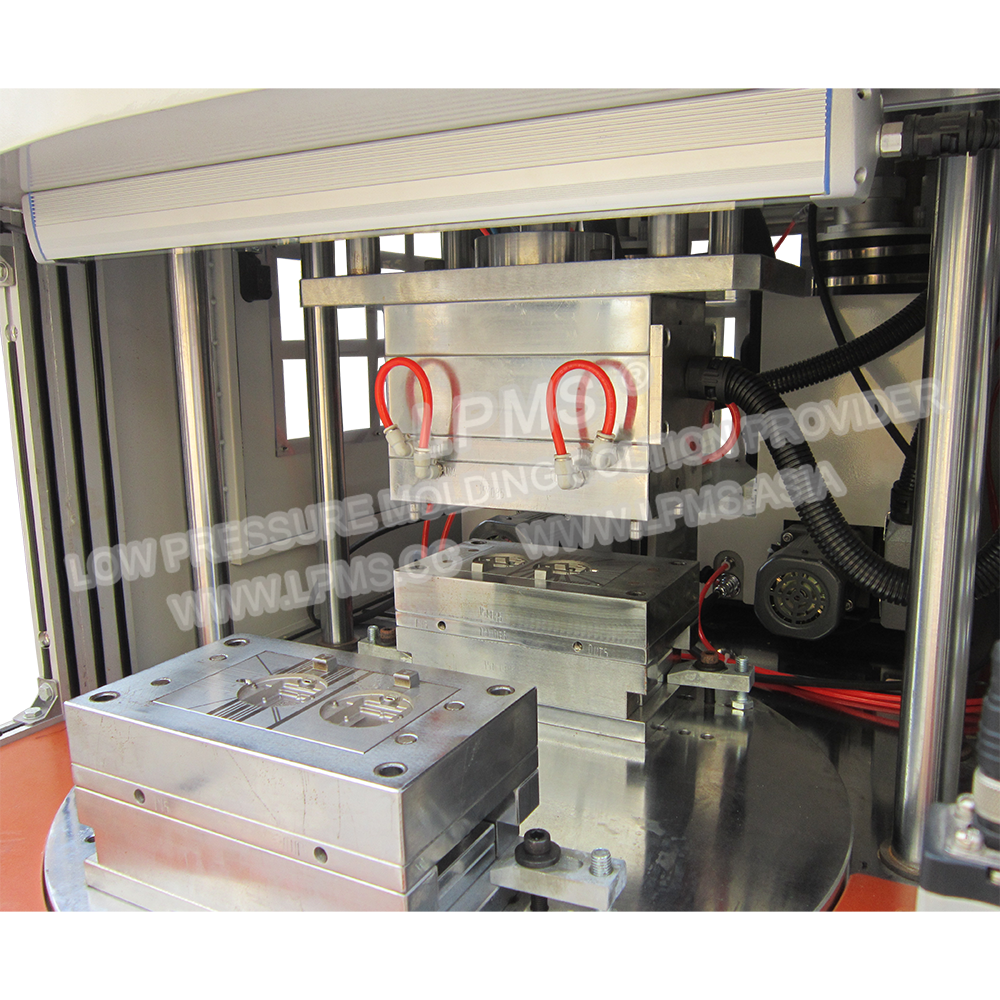

  • 轉盤式工作臺面,一個上模對應兩個下模,生產效率高

  • 可設置單下模生產也可雙下模生產,運用靈活

  • 速熔式膠缸,以6208熱熔膠為例,加熱200℃,18分鐘可作業

  • 內置雙膠缸,可進行不同顏色或不同型號膠料的生產

  • 熱流道系統有效縮短模具流道的距離,節約膠料成本,提高產品表面的美觀度

  • 設備內置冷水系統,使用方便,提高效率

  • 注膠壓力大小採用電磁比例閥控制,直接在操作屏調整注膠壓力,控壓更精確

  • 注膠系統各部件採用模組化設計,維修及保養方便快速

  • 自診功能和各種故障報警

  • 多段控溫, 膠缸、膠管、熱流道、熱嘴均可獨立控制

  • 定時加熱、超溫報警和自動停止加熱功能

  • 自動加料系統、膠料乾燥機(選配),提升工作效率

  • 標準化、系統化模架設計,方便更換模具

  • 配備產品頂出裝置,方便取出產品

  • 工作保護採用雙手光電感應開關、光柵,且取放產品和開合模不在同一工位,操作更安全


運用範圍

   頂式低壓注膠機系列,對左右平行連續式線材出線模具設計更合理可靠,適用于各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低(0-6Mpa),不會損傷零部件,無化學反應,成形快速,冷卻即成型,成型后產品具有絕緣與防水等性能。

  廣泛應用于:電池、傳感器、線圈、線束、連接器、PCBA等包封。


產品規格

設備尺寸/重量

1135 mm x 1442 mm x 1803 mm / 450 kg

工作臺面高度

850 mm

佔地面積

1135 mm x 2100 mm

包裝尺寸/重量

1250 mm x 1560 mm x 1850 mm / 500 kg

熔膠系統與數量

MOD-01-900MD-DSAF x 2

最大注膠量

5.8g / RPM

自動加料系統

超聲波

注膠槍型號與角度

熱流道系統

單個工位熱嘴數量

標準4,根據產品設計

注膠管編號與數量

LPMS-H12J x 2

輸入電壓

200-240 VAC / 1 Phase / 50 Hz

溫控分區

9

溫度範圍

室溫至250℃

最大功率

11 Kw

馬達功率

120 W

最低工作氣壓

0.5 MPa

用氣量

0.1m3/min

合模方式

氣缸

合模力

最大1.2 T

合模行程

75 mm

脫模方式

氣缸

脫模力

2515 N

脫模行程

25 mm

模溫控制

7 in”人機介面, PLC控制

控制系統

PLC+7 in HMI

安全保護

光柵、安全門

標準模具尺寸

250 mm x 150 mm x 308mm / 75 kg

模具最大尺寸

300 mm x 200 mm x 308 mm

可注塑產品最大設計尺寸

60 mm x 50 mm x 18 mm




機臺和模具外型尺寸圖

900  外形圖.jpg

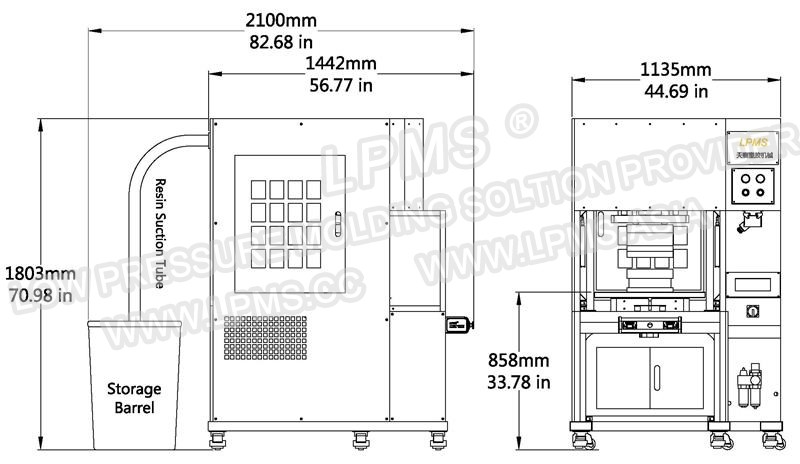

低壓注膠機機外形尺寸

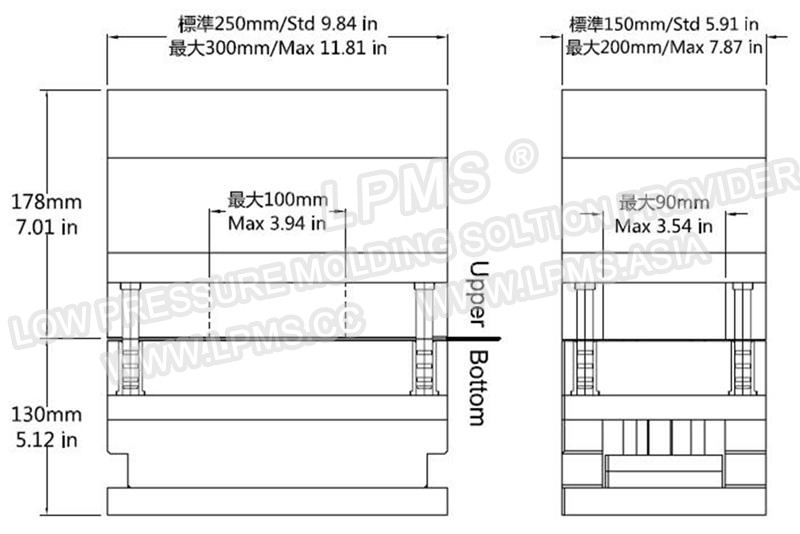

低壓注塑模具外形尺寸
