側式注膠單工位一體式低壓注膠機

LPMS 1100

側式注膠單工位一體式低壓注膠機

l 操作臺和熔膠系統一體化設計，占地空間小。

l 注膠壓力大小可通過面板壓力調節閥進行調節。

l 可選配多段壓力控制系統，注膠壓力控制更精確。

l 注膠系統各部件采用模塊化設計，維修及保養方便快速。

l 自診功能和各種故障報警。

l 二段控溫, 膠缸和膠槍均獨立控制。

l 定時加熱、超溫報警和自動停止加熱功能。

l 工作保護采用雙手操作按鈕、光柵。

l 槍前后位置可通過手輪快速調整配備產品頂出裝置，方便取出產品。

運用范圍

側式注膠系列, 給予多模穴與滑塊機構的模具較大的運用空間，適用于各式低壓熱熔膠成型樹脂對產品注膠包封。制程壓力低（0-6MPa），不會損傷零部件，無化學反應，成型快速，冷卻即成型，成型后產品具有絕緣與防水等性能。廣泛應用于：電池、傳感器、線圈、線束、連接器、PCBA等精密敏感電子元器件的封裝與保護。

產品規格

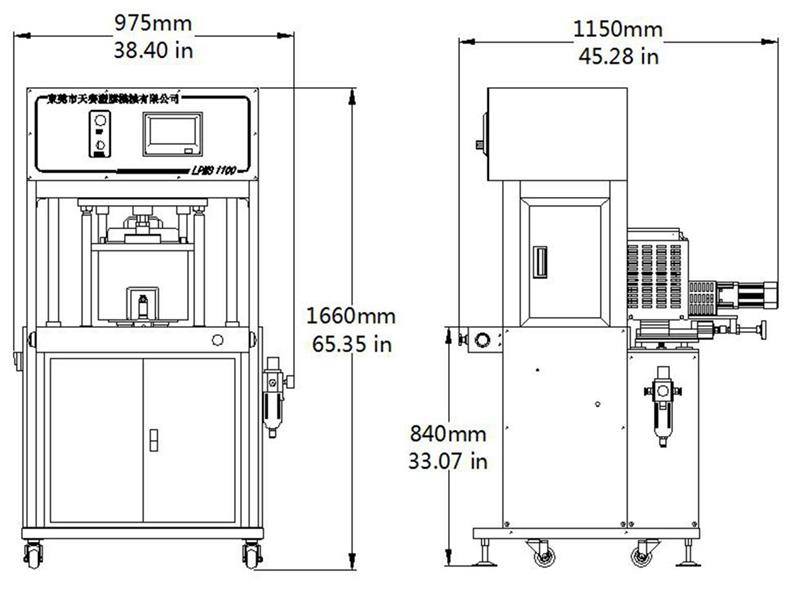

設備尺寸/重量	975 mm x 1150 mm x 1660 mm / 330 kg
占地面積	975 mm x 1150 mm
工作臺面離地高度	840 mm
包裝尺寸/重量	1010 mm x 1200 mm x 1800 mm / 370 kg
熔膠系統與數量	MT-05-1100 x 1
自動加料系統	選配
最大注膠量	5.8 g / RPM
注膠槍型號與角度	LPMS-G02 x 1 / 36.4° 或 90°
注膠管編號與數量	N / A
輸入電壓	200-240VAC / 1 Phase / 50 Hz
溫控分區	2
溫度范圍	室溫至250℃
最大功率	4.5 kw
馬達功率	120 W
最低工作氣壓	0.5 MPa
用氣量	0.1m³ / min
合模方式	氣缸
合模力	最大1.2 T
合模行程	最大125mm（選配150mm）
脫模方式	氣缸
脫模力	980 N
脫模行程	10 mm
控制系統	7 ”人機界面，PLC控制
安全保護	雙手操作按鈕、光柵

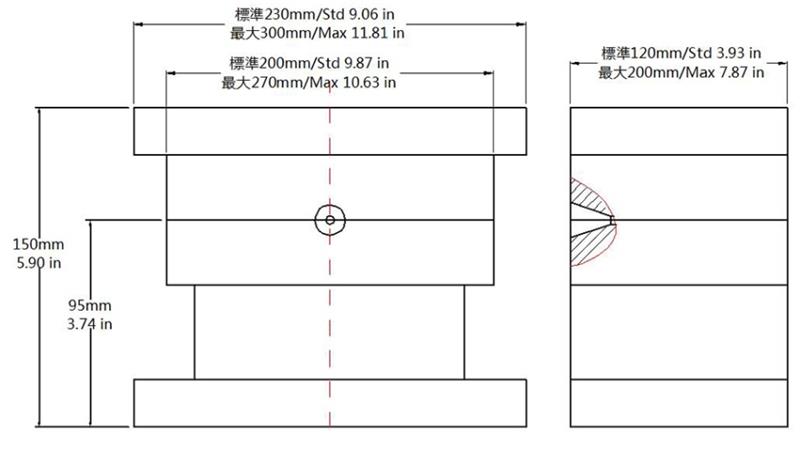

標準模具尺寸	230 mm x 120 mm x 150 mm / 25 kg
模具最大尺寸	300 mm x 200 mm x 150 mm
